水中灯関連システム

■水中灯灯具 ULシリーズ,ULCシリーズ

拓洋理研の水中灯灯具は2ラインナップ!

○新開発の水中コネクタによる簡単接続が可能な「ULCシリーズ」

○ハロゲン,メタルハライド水中灯灯具のベストセラー「ULシリーズ」

拓洋理研製水中灯電球(ハロゲン:JWシリーズ,メタルハライド:MTWシリーズ,LED:LW-2000,LW-3000シリーズ)に対応しております

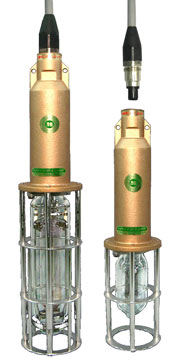

 ULC灯具

○水中コネクタ接続
○面倒だった水中灯灯具結線が簡単・確実
○水走り防止

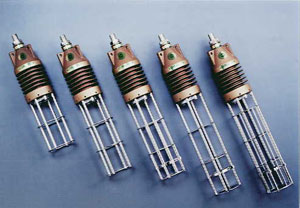

 UL灯具

○ベストセラー
○水中灯灯具の業界標準

■巻揚機 TRZシリーズ,TRXシリーズ ,TRシリーズ

・巻網、イカ釣り、その他の水中灯を使用する漁業において,省力化,効率化を追求する為に設計された電動巻揚機です
・用途に応じて下記の機種からお選びください

主な
特徴
機種
灯数
左右
別制御
自動
収納
機能
一斉
制御
変速
機能

ソフト
始動
停止

深度
設定
測長
機能
遠隔
操作
上限
下限
停止

TRZ
シリ
ーズ

巻揚力
1.5~
2倍
当社比

2灯 巻揚
2モータ
×
1灯 巻揚
×
×
2灯 巻揚
1モータ
×
×
2灯 巻揚
1モータ
×
×
×
×
TRX
シリ
ーズ
2灯 巻揚
2モータ
×
2灯 巻揚
2モータ
1灯 巻揚
×
TR
シリ
ーズ
1灯 巻揚
×
×
×
×
TRZ
シリーズ
【深海対応】
巻上力2倍 (当社比)
機種 TRZ-22S-E TRZ-21S-E
灯数 2灯 巻揚
(2モータ)
1灯 巻揚
左右別制御 ×
自動収納機能 × ×
一斉制御
変速機能
ソフト始動停止
深度設定
測長機能
遠隔操作
上下限停止
TRZ
シリーズ
1モータ 2灯 巻揚
巻揚力1.5倍 (当社比)
機種 TRZ-205W-E TRZ-205WB-S
灯数 2灯 巻揚
(1モータ)
2灯 巻揚
(1モータ)
左右別制御 × ×
自動収納機能 × ×
一斉制御
変速機能 ×
ソフト始動停止 ×
深度設定
測長機能
遠隔操作
上下限停止
TRX
シリーズ
変速あり
従来機
機種 TRX-22S-E TRX-22L-E TRX-21L-E
灯数 2灯 巻揚
(2モータ)
2灯 巻揚
(2モータ)
1灯
巻揚
左右別制御 ×
自動収納機能 ×
一斉制御
変速機能
ソフト始動停止
深度設定
測長機能
遠隔操作
上下限停止
TR
シリーズ
変速なし
従来機
機種 TR-21B-S
灯数 1灯 巻揚
左右別制御 ×
自動収納機能 ×
一斉制御
変速機能 ×
ソフト始動停止 ×
深度設定
測長機能
遠隔操作
上下限停止




TRZシリーズ

TRZ-22S-E

2モータにより左右それぞれ別制御可能で,巻揚げ・巻下げ速度を可変できる上位機種

巻揚力2倍(当社比) [深海用]

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数
2灯巻(2モータ)
電源設備
容量
3Φ, 220V, 50/60Hz, 5400VA
消費電力
運転時:220V,約1~14A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
1~65m/分
無段階変速
質量
120kg

TRZ-21S-E

巻揚げ・巻下げ速度を可変できる上位機種。1灯用

巻揚力2倍(当社比) [深海用]

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数
1灯巻(1モータ)
電源設備
容量
3Φ, 220V, 50/60Hz, 2700VA
消費電力
運転時:220V, 約1~7A (負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
1~65m/分
無段階変速
質量
60kg

TRZ-205W-E

巻揚げ・巻下げ速度が可変できるスタンダードタイプ(1モータ)

巻揚力1.5倍(当社比)

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数
2灯巻(1モータ)
電源設備
容量
3Φ, 220V, 50/60Hz, 2700VA
消費電力
運転時:220V,約1~7A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
1~65m/分
無段階変速
質量
80kg

TRZ-205WB-S

スタンダードタイプ(1モータ) [巻揚げ・巻下げ速度一定]

巻揚力1.5倍(当社比)

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数
2灯巻(1モータ)
電源設備
容量
3Φ, 220V, 60Hz, 1200VA
(50Hz仕様は特注扱いとなります)
消費電力
運転時:220V,約3A(負荷荷重により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
35m/分
(従来機種TR-205WBは45m/分)
質量
70kg


TRXシリーズ

TRX-22S-E

2モータにより左右それぞれ別制御可能で,巻揚げ・巻下げ速度を可変できるスタンダード機

外形図 / PDF


灯数
2灯巻(2モータ)
電源設備
容量
3Φ, 220V, 50/60Hz, 3400VA
消費電力
運転時:220V, 約1~9A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
無段階変速
5~65m/分(初期設定範囲)(拡張設定範囲 1~85m/分)
・・・注1
質量
80kg



TRX-22L-E

甲板作業を必要としない全自動収納型.2モータによる左右それぞれ別制御ができるスタンダード機

灯数
2灯巻(2モータ)
電源設備
容量
3Φ, 220V, 50/60Hz, 3400VA
消費電力
運転時:220V,約1~9A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
無段階変速
5~65m/分(初期設定範囲)(拡張設定範囲 1~85m/分)
・・・注1
質量
80kg

TRX-21L-E

TRX-22Lと同機能を持つ小型船向け1灯用巻揚機

灯数
1灯巻(1モータ)
電源設備
容量
3Φ, 220V, 50/60Hz, 1200VA
消費電力
運転時:220V, 約1~4.5A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
無段階変速
5~65m/分(初期設定範囲)(拡張設定範囲 1~85m/分)
・・・注1
質量
65kg

注1 )
拡張設定を変更することにより,巻揚速度の設定範囲を1~85m/分に変更することが可能です。拡張設定範囲1~4m/分および66~85m/分での連続巻揚運転をご希望の場合は,事前にご相談頂けますようお願い致します。


TRシリーズ

TR-21B-S

1灯巻タイプ [巻揚げ・巻下げ速度一定]

灯数
1灯巻(1モータ)
電源設備
容量
3Φ, 220V, 60Hz, 700VA
(50Hz仕様は特注扱いとなります)
消費電力
運転時:220V,約3.1A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度
45m/分
質量
60kg

巻揚機パンフレット

PDF形式ファイル: A4サイズ 2ページ
ファイルサイズ: 319KB

ダウンロード(PDF形式)

PDFファイルの閲覧にはAdobe Readerが必要です。

Adobe Readerのダウンロード


■水中灯 自動収納筒 TL-5L (UL,ULC灯具専用)

 ・センサーや電線を一切必要としない機構です。

 ・ケーブルを引き込む度に収納,搬出を繰り返します。

 ・UL,ULCシリーズ水中灯灯具専用.    →UL,ULCシリーズ灯具

 ※UL,ULCシリーズ2,3型灯具をご使用の場合は,別途アダプターが必要です。

 ※漁場移動,出入港時,又は荒天時走行の場合は水中灯灯具を
収納筒より取外し格納してください。

●自動収納筒TL-5Lは,SWSY全自動水中灯システムでも使用しています。

→SWSY 22Lシステム,21Lシステム

 ●装着例

■適応ランプ表
<水中灯-灯具>
