（092）713-6520水中灯灯具 ULCシリーズ
■水中灯灯具 ULCシリーズ 新発売 ○簡単脱着 ○水走り防止
面倒だった水中灯灯具結線が簡単・確実に！
- 入港時等に一時的に灯具を外しておきたい場合に便利
- モンキーレンチ又はスパナで簡単に脱着
- コネクター部にはビニールテープ等を巻く必要なし
- コネクター接続状態で耐水深500mを実現
- 付属の電線パッキン，グランド，スリーブを使用することで従来通りの結線方法も可能
- 従来の水中灯(拓洋理研製MTW，JW，LWタイプ)に完全対応
- ケーブルコネクタにも防水加工を施すことで，水中灯ケーブルにキズが入りケーブル全体へ広がる状態(水走り現象)でも，灯具内部への浸水を防止可能
●ケーブル寿命向上
●水中灯の短絡や漏電防止
●水中灯電球の寿命向上
※ケーブルのキズが深い場合は漏電，短絡が発生しケーブル交換が必要です。
・ランプと水中灯灯具のマッチングの詳細は適応ランプ表でご確認ください
|
ULC灯具
|
ガード
|
|||||||
|
S
|
U
|
M
|
SG
|
B
|
BS
|
C
|
D
|
|
|
ULC-3S
|
ULC-3
|
ULC-3M
|
ULC-3SG
|
ULC-3B
|
ULC-3BS
|
ULC-3C
|
ULC-3D
|
|
|
ULC-5S
|
ULC-5
|
ULC-5M
|
ULC-5SG
|
ULC-5B
|
ULC-5BS
|
ULC-5C
|
ULC-5D
|
|
|
主な
対応電球 |
||||||||
ULC-3型
| ガード | 型番 |
|---|---|
| S | ULC-3S |
| U | ULC-3 |
| M | ULC-3M |
| SG | ULC-3SG |
| B | ULC-3B |
| BS | ULC-3BS |
| C | ULC-3C |
| D | ULC-3D |
ULC-5型
| ガード | 型番 |
|---|---|
| S | ULC-5S |
| U | ULC-5 |
| M | ULC-5M |
| SG | ULC-5SG |
| B | ULC-5B |
| BS | ULC-5BS |
| C | ULC-5C |
| D | ULC-5D |
主な対応電球
| ガード | 型番 |
|---|---|
| S | |
| U | |
| M | |
| SG | |
| B | |
| BS | |
| C | |
| D |

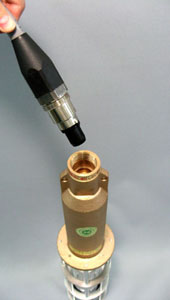

■2ステップの簡単接続を実現！
手順① 灯具にコネクターを差込む
手順② モンキーで最後まで締める

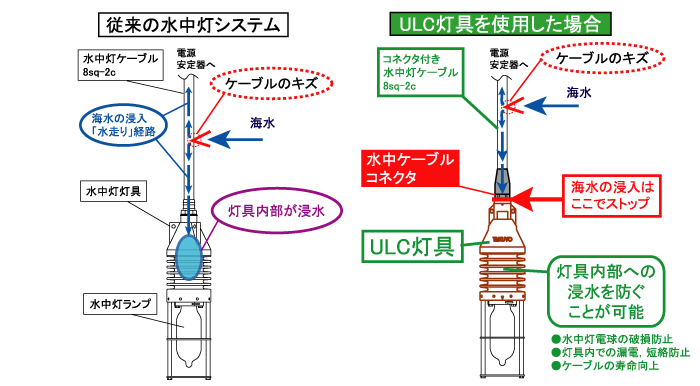

■使用例① 電源側ケーブルにキズが入り水走りした場合
■使用例② 水中灯電球が破損し，灯具側から水走りした場合
■注意事項
- 水中ケーブルコネクタのグランドが緩んでいると防水効果が発生しません。コネクタ接続時にはグランドをスパナ等で最後までしっかりと締めて下さい。
- 本製品は，ケーブルにキズが入った際に電線内部への浸水を止める商品ではありません。従って，キズ発生時の電線自体からの漏電や短絡および浸水による電線の腐食はキズの症状次第で発生します。その際には修復や交換が必要です。
- 水中ケーブルコネクタのグランド上部に被せる保護カバーが外れる場合がありますが，防水性能に影響はありません。
- 水中において水中灯の電球が破損した場合は，灯具内部の部品(モーガルソケット，電球パッキン, etc)の交換が必要になる場合があります。但し，この場合も，ULC灯具と水中ケーブルコネクタの接合部分での防水は保たれているため，コネクタから先の水中灯ケーブルへの「水走り」は防ぐ事ができます。→使用例②参照
- 既存の水中灯ケーブルに現場でコネクタ加工・取付けをすることはできません。そのため，発注時には「水中コネクタ付ケーブル」と御指定の上で御注文頂けますようお願い致します。
|

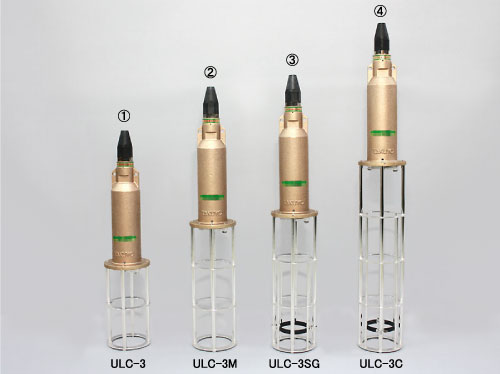

ULC-3型
|
|
|||||||
|
写真番号
|
–
|
①
|
②
|
③
|
–
|
–
|
④
|
–
|
|
型番
|
ULC-3S
|
ULC-3
|
ULC-3M
|
ULC-3SG
|
ULC-3B
|
ULC-3BS
|
ULC-3C
|
ULC-3D
|
|
灯具本体
|
ULC-3型
|
ULC-3型
|
ULC-3型
|
ULC-3型
|
ULC-3型
|
ULC-3型
|
ULC-3型
|
ULC-3型
|
|
ガード
|
S
|
U
|
M
|
SG
|
B
|
BS
|
C
|
D
|
|
耐水圧
|
5MPa （500m）
|
|||||||
|
4.8kg
|
5.0kg
|
5.2kg
|
5.7kg
|
5.5kg
|
5.9kg
|
6.0kg
|
6.4kg
|
|
|
ULC-5型
|
|
|||||||
|
写真番号
|
–
|
⑤
|
⑥
|
⑦
|
–
|
–
|
⑧
|
–
|
|
型番
|
ULC-5S
|
ULC-5
|
ULC-5M
|
ULC-5SG
|
ULC-5B
|
ULC-5BS
|
ULC-5C
|
ULC-5D
|
|
灯具本体
|
ULC-5型
|
ULC-5型
|
ULC-5型
|
ULC-5型
|
ULC-5型
|
ULC-5型
|
ULC-5型
|
ULC-5型
|
|
ガード
|
S
|
U
|
M
|
SG
|
B
|
BS
|
C
|
D
|
|
耐水圧
|
5MPa （500m）
|
|||||||
|
質量
|
9.1kg
|
9.3kg
|
9.5kg
|
10.0kg
|
9.8kg
|
10.2kg
|
10.3kg
|
10.7kg
|
ULC-3S（写真なし）
| 灯具本体 | ULC-3型 |
| ガード | S |
| 耐水圧 | 5MPa （500m） |
| 質量 | 4.8kg |
ULC-3（写真①）
| 灯具本体 | ULC-3型 |
| ガード | U |
| 耐水圧 | 5MPa （500m） |
| 質量 | 5.0kg |
ULC-3M（写真②）
| 灯具本体 | ULC-3型 |
| ガード | M |
| 耐水圧 | 5MPa （500m） |
| 質量 | 5.2kg |
ULC-3SG（写真③）
| 灯具本体 | ULC-3型 |
| ガード | SG |
| 耐水圧 | 5MPa （500m） |
| 質量 | 5.7kg |
ULC-3B（写真なし）
| 灯具本体 | ULC-3型 |
| ガード | B |
| 耐水圧 | 5MPa （500m） |
| 質量 | 5.5kg |
ULC-3BS（写真なし）
| 灯具本体 | ULC-3型 |
| ガード | BS |
| 耐水圧 | 5MPa （500m） |
| 質量 | 5.9kg |
ULC-3C（写真④）
| 灯具本体 | ULC-3型 |
| ガード | C |
| 耐水圧 | 5MPa （500m） |
| 質量 | 6.0kg |
ULC-3D（写真なし）
| 灯具本体 | ULC-3型 |
| ガード | D |
| 耐水圧 | 5MPa （500m） |
| 質量 | 6.4kg |
ULC-5S（写真なし）
| 灯具本体 | ULC-5型 |
| ガード | S |
| 耐水圧 | 5MPa （500m） |
| 質量 | 9.1kg |
ULC-5（写真⑤）
| 灯具本体 | ULC-5型 |
| ガード | U |
| 耐水圧 | 5MPa （500m） |
| 質量 | 9.3kg |
ULC-5M（写真⑥）
| 灯具本体 | ULC-5型 |
| ガード | M |
| 耐水圧 | 5MPa （500m） |
| 質量 | 9.5kg |
ULC-3SG（写真⑦）
| 灯具本体 | ULC-5型 |
| ガード | SG |
| 耐水圧 | 5MPa （500m） |
| 質量 | 10.0kg |
ULC-5B（写真なし）
| 灯具本体 | ULC-5型 |
| ガード | B |
| 耐水圧 | 5MPa （500m） |
| 質量 | 9.8kg |
ULC-5BS（写真なし）
| 灯具本体 | ULC-3型 |
| ガード | BS |
| 耐水圧 | 5MPa （500m） |
| 質量 | 10.2kg |
ULC-5C（写真⑧）
| 灯具本体 | ULC-5型 |
| ガード | C |
| 耐水圧 | 5MPa （500m） |
| 質量 | 10.3kg |
ULC-5D（写真な）
| 灯具本体 | ULC-5型 |
| ガード | D |
| 耐水圧 | 5MPa （500m） |
| 質量 | 10.7kg |
■ULC灯具パンフレット
PDF形式ファイル
A4サイズ 2ページ
342KB
PDFファイルの閲覧にはAdobe Reader が必要です。
適応ランプ表
