■メタルハライド水中集魚灯　MTW シリーズ

　MTWシリーズの特徴

　1，高効率，小型，長寿命の硬質SR型．*1

　2，海色にあわせて，グリーン，ブルー，マリンブルー，ホワイトの4色から選択可能．*2


グリーン	ブルー	マリンブルー	ホワイト

　3，1～5kwの調光が可能（入力電圧調整により5kwのみ）．

　4，UL灯具適合電球．＜耐水圧 35kg/cm＾2＞　　　　→適応ランプ表 <水中灯-灯具>

　　*1　水中灯は全製品に“割れにくい”『SR型ネック形状』を採用（PAT 特許第3296927号）

　　SR型ネック形状：灯具にパッキンをセットした時や外部からのストレスによる破損を最小限にしました.

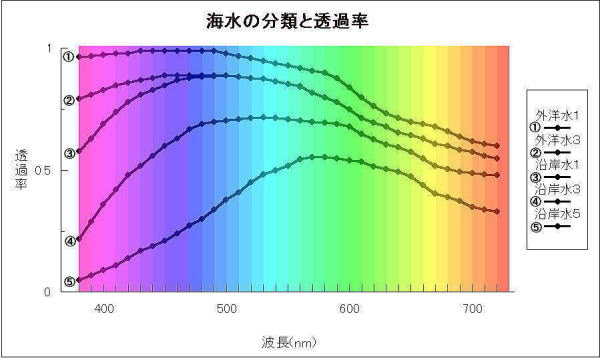

　　*2　海水の分類と透過率

　魚種と光色との関係は様々な説はありますが、海中透過率の良い波長が集魚力に優れると単純に考えた方が良いようです。

　上表は海域と各波長の光の透過率を示すものです。各漁場の海色にあった波長の光を選択されることをお薦めします。

　　画像をクリックで拡大表示

　

画像をクリックで外形図を表示

画像をクリックで外形図を表示

ランプ電力	ランプ電圧	ランプ電流	光色
ランプ電力	ランプ電圧	ランプ電流	グリーン	ブルー	マリンブルー	ホワイト
2kw	230V	9.3A	①　ＭＴＷ２０Ｇ	①ＭＴＷ２０B	-	①ＭＴＷ２０W
2.5kw	130V	20.6A	②　ＭＴＷ２５Ｇ	-	-	-
3kw	230V	14.0A	③　ＭＴＷ３０Ｇ	-	-	③ＭＴＷ３０W
4kw	230V	18.0A	④　ＭＴＷ４０Ｇ	-	-	-
5kw	290V	18.5A	⑤　ＭＴＷ５０ＳＧ	⑤　ＭＴＷ５０Ｂ	⑤　ＭＴＷ５０ＭＢ	⑤　ＭＴＷ５０Ｗ
5kw	290V	18.5A	⑥　ＭＴＷ５０ＨＧ	-	-	-
10kw	450V	18.5A	⑦　ＭＴＷ１００Ｇ	-	-	-
●適応ランプ表 <水中灯-灯具>

　

　

■10KW水中灯システム

●適応ランプ表 <水中灯-灯具>　　→別ウィンドウで表示

○

　→ 最適（推奨）

_

　→ 装着可能

×

　→ 装着不可能

灯具＼水中灯		全長(mm)	UL灯具 ULC灯具	UL: 413 ULC: 482	UL: 469 ULC: 538	UL: 569 ULC: 638	UL: 597 ULC: 666	UL: 657 ULC: 726	UL: 657 ULC: 726	UL: 717 ULC: 786
		ガード		S	U	M	SG	B	BS	C
		2型灯具	UL灯具	UL-2	UL-2U	UL-2M	UL-2SG	UL-2B	UL-2BS	UL-2C
		3型灯具	UL灯具 ULC灯具	UL-3S ULC-3S	UL-3 ULC-3	UL-3M ULC-3M	UL-3SG ULC-3SG	UL-3B ULC-3B	UL-3BS ULC-3BS	UL-3C ULC-3C
		5型灯具	UL灯具 ULC灯具	UL-5S ULC-5S	UL-5 ULC-5	UL-5M ULC-5M	UL-5SG ULC-5SG	UL-5B ULC-5B	UL-5BS ULC-5BS	UL-5C ULC-5C
メタハラ	MTW20G MTW20B MTW20W			×	×	○	_	_	_	_
	MTW25G			×	×	○	_	_	_	_
	MTW30G MTW30W			×	×	○	_	_	_	_
	MTW40G			×	×	×	○	_	_	_
	MTW50SG			×	×	×	○	_	_	_
	MTW50B			×	×	×	○	_	_	_
	MTW50MB			×	×	×	○	_	_	_
	MTW50W			×	×	×	○	_	_	_
	MTW50HG			×	×	×	×	○	○	_
	MTW100G			×	×	×	×	×	×	○

　

　
