　　TOPページ　＞　製品情報　＞　安定器

■安定器　MTシリーズ，TWシリーズ

　製品特徴

　
　・従来品より小型，軽量

　・FAN採用により，温度上昇を低減

　・従来品より高耐圧タイプのコンデンサーを採用

　・ハンチング対策済

電力	1灯用	２灯用
電力	1灯用	1系統電源入力	2系統電源入力
1kw	-	-	MT-11EW
2kw	MT-20EⅡ	MT-22E	MT-22EWⅡ
2.5kw	MT-25E	-	-
3kw	MT-30E	MT-33E　，　MT-33CH	MT-33EW
3kw，4kw	MT-34E	-	MT-43CH
4kw	-	-	-
5kw	TW-50CFV	-	-
10kw	TW-100CF	-	-

■備考

・TW-50CFVには旧機種との互換を考え，
　取り付けピッチが合うようにアダプターを用意しております．

・50Hz仕様等の特注にも対応致します．

　１灯用安定器

2KW

　

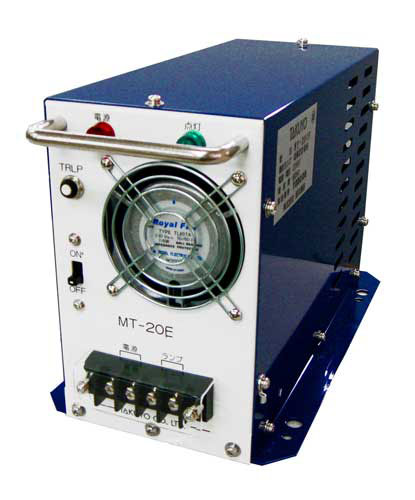

MT-20EⅡ
　

用途	電源電圧	周波数	入力電流	質量	外形図
2KW1灯用	AC220V	60Hz	始動時　5.0A	12kg	クリック
			安定時　9.5A

2KW1灯用　安定器

2.5KW

　
MT-25E
　

用途	電源電圧	周波数	入力電流	質量	外形図
2.5KW1灯用	AC220V AC240V	60Hz	入力220V時	19kg	クリック
			始動時　8.5A
			安定時　11.0A

2.5KW1灯用　安定器

3KW

　

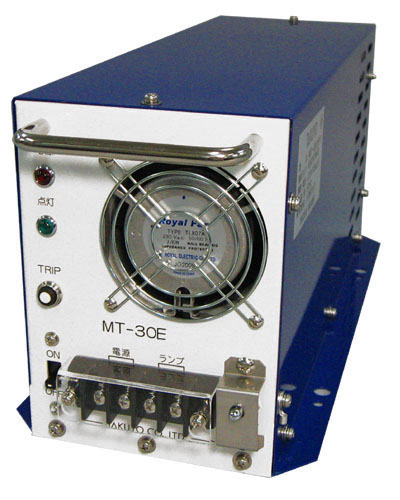

MT-30E
　

用途	電源電圧	周波数	入力電流	質量	外形図
3KW1灯用	AC220V AC240V	60Hz	入力220V時	19kg	クリック
			始動時　11.0A
			安定時　14.0A

3KW1灯用　安定器

3KW/4KW

　

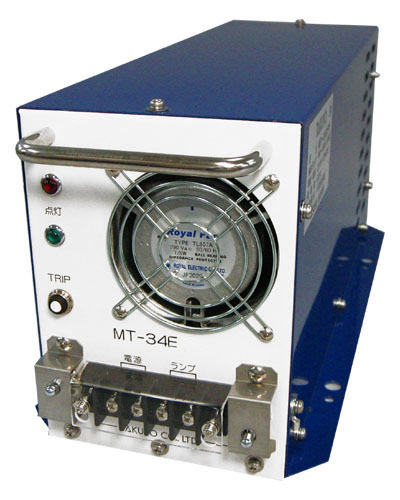

MT-34E
　

用途	電源電圧	周波数	入力電流	質量	外形図
3KW1灯用	AC220V AC240V	60Hz	入力220V時	19kg	クリック
			始動時　12.0A
			安定時　13.9A
4KW1灯用	AC220V AC240V	60Hz	入力220V時
			始動時　16.9A
			安定時　17.6A

3KW/4KW 1灯用　安定器

5KW

水中灯用

　
TW-50CFV
　

用途	電源電圧	周波数	入力電流	質量	外形図
5KW1灯用警報回路付き	AC220V AC240V	60Hz	入力220V時	30kg	クリック
			始動時　19.5A
			安定時　23.0A

5KW1灯用　安定器

10KW

水中灯用

　
TW-100CF
　

用途	電源電圧	周波数	入力電流	質量	外形図
10KW1灯用警報回路付き	AC220V AC240V	60Hz	入力220V時	55kg	クリック
			始動時　36.0A
			安定時　43.5A

10KW1灯用　安定器

　２灯用安定器

1KW

　

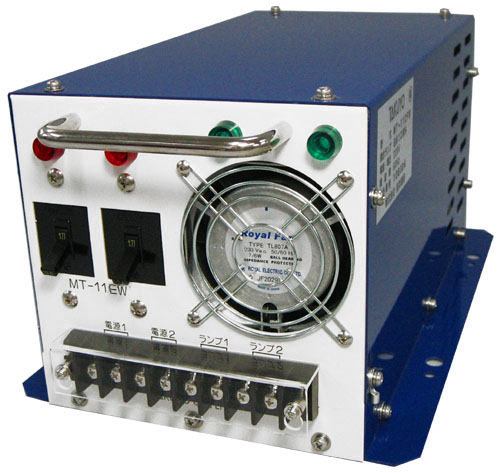

MT-11EW
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
2系統電源入力トランス 2個装備	1KW2灯用	AC220V	60Hz	始動時　11.0A	18kg	クリック
				安定時　11.0A

1KW2灯用　安定器

2KW

　
MT-22EWⅡ
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
2系統電源入力トランス 2個装備	2KW2灯用	AC220V AC240V	60Hz	入力220V時	24kg	クリック
				始動時　10.0A
				安定時　18.0A

2KW2灯用　安定器

　

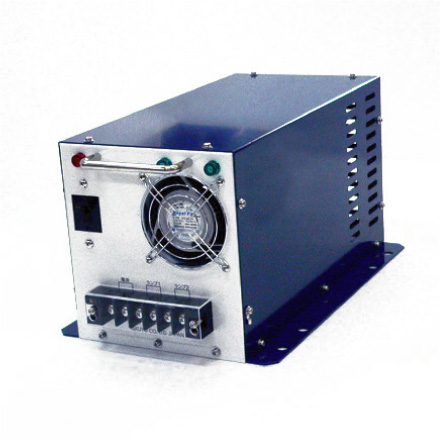

MT-22E
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
1系統電源入力	2KW2灯用	AC220V	60Hz	始動時　20.0A	24kg	クリック
				安定時　20.5A

2KW2灯用　安定器

3KW

　
MT-33EW
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
2系統電源入力トランス 2個装備	3KW2灯用	AC220V AC240V	60Hz	入力220V時	35kg	クリック
				始動時　27.2A
				安定時　29.8A

3KW 2灯用　安定器

　
MT-33E
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
1系統電源入力	3KW2灯用	AC220V	60Hz	始動時　27.2A	35kg	クリック
				安定時　29.8A

3KW2灯用　安定器

　

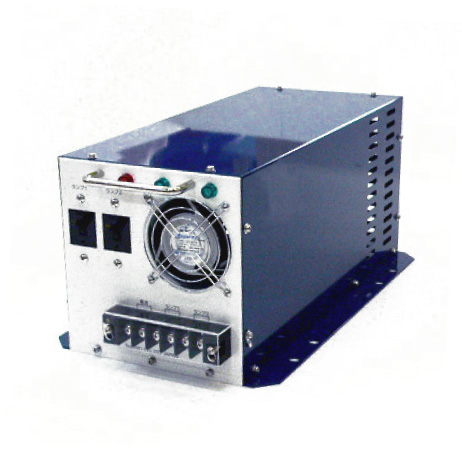

MT-33CH
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
1系統電源入力トランス 2個装備	3KW2灯用ハイパワー仕様	AC220V	60Hz	始動時　25.0A	35kg	クリック
				安定時　30.0A

3KW2灯用　安定器

High Power

3KW
/
4KW

　
MT-43CH
　

電源入力	用途	電源電圧	周波数	入力電流（2灯分）	質量	外形図
2系統電源入力トランス 2個装備	4KW2灯用ハイパワー仕様	AC220V	60Hz	始動時　29.4A	41kg	クリック
				安定時　31.4A
	4KW2灯用ハイパワー仕様	AC220V	60Hz	始動時　39.0A
				安定時　41.0A

3KW/4KW2灯用　安定器

High Power

■警告および注意事項

　
◎安定器は下記の使用環境，条件では使用しないでください。間違って使用すると感電，火災，落下の原因となります。

　・周囲温度が常時50℃以上の所
　・湿度が90％以上及び水のかかる所
　・腐食性ガス，可燃性ガスの生じる所
　・振動，衝撃の激しい所
　・粉塵の多い所

◎必ず，屋内の海水や雨水のかからない場所に取り付けて下さい。海水等が浸入すると絶縁が低下し，漏電，感電の原因となります。

◎ファンの通気孔をふさがないで下さい。温度が高くなり，保護装置が動作したり火災の原因となります。

◎安定器の取付け，配線は施工説明書に従い，結線は前面パネルの表示通りに行って下さい。間違って配線しますと，安定器の落下，焼損又はランプの不点灯破損等の原因となります。

◎安定器は必ず適合するランプと組み合わせてご使用ください。ランプ破損や短寿命，安定器の短寿命の原因となります。

■安定器パンフレット
1灯用安定器パンフレット	2灯用安定器　パンフレット
PDF形式	PDF形式

PDFファイルの閲覧にはAdobe Reader が必要です．

Adobe Readerのダウンロード

・製品の詳細については
e-mail: info@takuyo-riken.co.jp
TEL: 092-713-6520
までお気軽にお問い合わせください。
