   TOPページ > 製品情報 > 調光器



メタルハライド水中灯用 調光器
○簡単接続  ○簡単操作


 4KW用:TD40-4P ,5KW用:TD50-6P ,10KW用:TD100-6P

●新開発調光器により,変圧器を使用することなく調光が可能(5KW,10KW用は5段階調光。4KW用は4段階調光).

●集魚開始時に「減光5」(もしくは減光4)設定で点灯開始することで,集魚対象魚への刺激を押える
といった用法が可能.

●集魚後に魚群を船下に誘集する場合や,ハロゲンやLEDといった別光源の
水中灯に魚群を移す場合(焚きとり)に効果的.

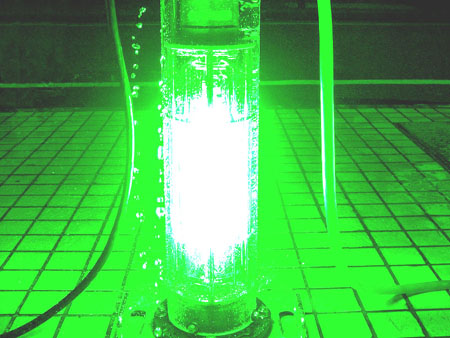

■全光

出力:100%

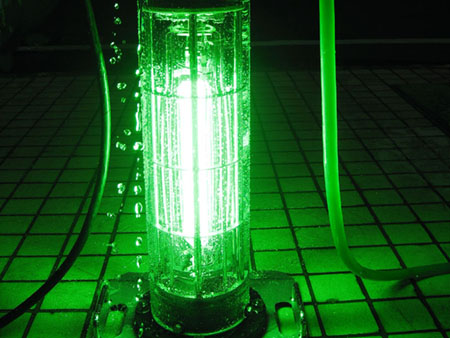

■減光3

出力::約45%

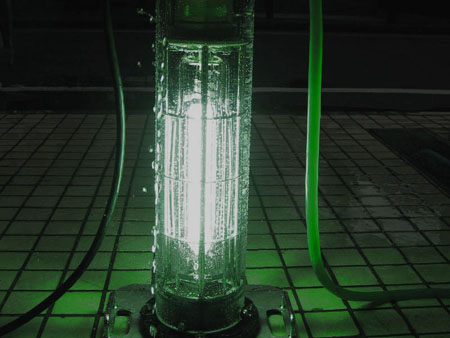

■減光5

出力: 約10〜20%

※点灯開始時専用

※減光5の時は,電球の劣化度合いによっては点灯中に消灯(立ち消え)する場合があります。

・「減光5」は,ランプ点灯開始時専用です。
・点灯写真はデジタルカメラ撮影のため,実際とは光量,発光色が異なって見える場合があります。


■システム構成

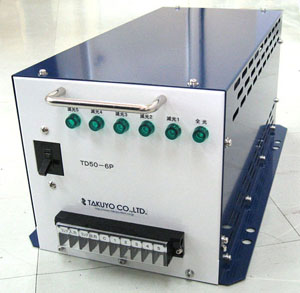

調光器本体 TD50-6P

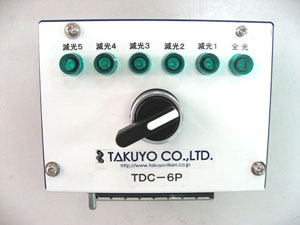

操作盤 TDC-6P



品名

4KWメタハラ調光器 TD40-4P
5KWメタハラ調光器 TD50-6P

10KWメタハラ調光器 TD100-6P

用途

4KW 1灯用
5KW 1灯用

10KW 1灯用

対応安定器

拓洋理研 4KW安定器
拓洋理研 5KW安定器

拓洋理研 10KW安定器

対応電球

拓洋理研 4KW水中灯

MTW40G
拓洋理研 5KW水中灯
MTW50SG
MTW50B
MTW50MB

拓洋理研 10KW水中灯

MTW100G

周波数

60Hz
60Hz

60Hz

外形寸法

本体   414×220×210
操作盤  100×180×130
本体   524×260×210
操作盤  100×180×130

本体   550×280×210
操作盤  100×180×130

質量

本体 7kg
本体 14kg

本体 14kg


■接続図

■注意事項

・本製品は,拓洋理研製5KW安定器および水中灯専用です。他社製品(安定器,ランプ)および
出力の異なる製品では使用できません。

・50Hz仕様の安定器では使用できません。

・減光時のランプ出力は,電球の劣化度合いによって変動します。

・「減光5」は,ランプ点灯開始時専用です。そのため,「全光」で点灯後に「減光5」に調光操作すると
ランプ点灯中に消灯(立ち消え)する場合があります。

・本製品はメタルハライド灯用の調光器であるため,調光操作後にランプの放電が安定し,
所定のランプ出力になるまでは1分から5分程度の時間がかかります。



■メタルハライド水中灯用調光器パンフレット
 PDF形式ファイル  A4サイズ 2ページ , 1.76 MB

PDFファイルの閲覧にはAdobe Reader が必要です.

Adobe Readerのダウンロード


■お問合せ

・メタルハライド水中灯用調光器の詳細ついては

 e-mail: info@takuyo-riken.co.jp
 TEL
 福岡本社: 092-713-6520
 横浜支店: 045-226-2801

まで,お気軽にお問い合わせください。
